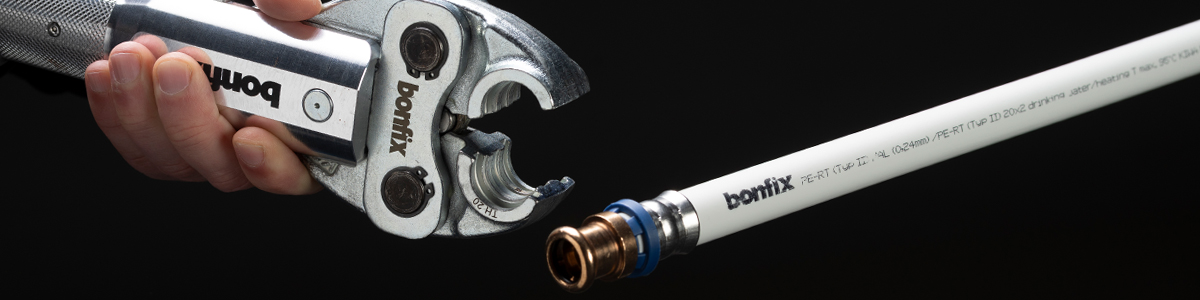

De BONFIX Alu-pers meerlagenbuis

De BONFIX Alu-pers meerlagenbuis

De meerlagenbuis is onderdeel van het hoogwaardige Alu-pers systeem. BONFIX maakt hierbij gebruik van een PE-RT systeembuis samengesteld uit kunststof en aluminiumPE-RT (polyethyleen met verhoogde temperatuurweerstand) is een veelgebruikt materiaal voor verwarmings- en sanitairleidingen vanwege de flexibiliteit en duurzaamheid.

Typen systeembuizen



Vergelijking standaard en Alu-pers systeembuizen

Veel standaard systeembuizen zijn PEX-buizen (vernet polyethyleen). Deze zijn echter op een aantal vlakken ondergeschikt aan het PE-RT-materiaal van het Alu-pers systeem. De belangrijkste verschillen tussen PEX en PE-RT worden in het overzicht hieronder weergegeven.

Eigenschap Standaard systeembuis Alu-pers systeembuis
Materiaalstructuur Chemisch of fysisch vernet (cross-linked) polyethyleen, stijver en minder flexibel Lineaire polyethyleen met verbeterde ketentakstructuur, zorgt voor betere sterkte en flexibiliteit
Flexibiliteit Minder flexibel, kan moeilijker worden gebogen en vervormt sneller bij buigen Zeer flexibel, makkelijk te buigen zonder risico op knikken
Knikbestendigheid Vatbaar voor knikken, vooral bij scherpe bochten Uitstekend bestand tegen knikken, ook bij complexe installaties
Temperatuurbestendigheid Continu tot ca. 70º C, pieken tot 90º C Continu tot ca. 70º C, pieken tot 95º C
Drukbestendigheid Goede drukbestendigheid, maar minder geschikt voor hoge temperaturen en druk gecombineerd Zeer goed bestand tegen hoge druk, zelfs bij verhoogde temperaturen
Installatiegemak Lastiger te verwerken door stijver materiaal Gemakkelijk te verwerken door verbeterde flexibiliteit
Levensduur Langdurig, maar kwetsbaarder bij installatie vanwege beperkte flexibiliteit Verbeterde duurzaamheid door betere materiaalstructuur en flexibiliteit
Toepassingen Standaard warm- en koudwaterinstallaties Geschikt voor warm- en koudwaterinstallaties, vloerverwarming, verwarmingssystemen en industriële leidingen
Materiaalstructuur
Standaard systeembuis
Chemisch of fysisch vernet (cross-linked) polyethyleen, stijver en minder flexibel
Alu-pers systeembuis
Lineaire polyethyleen met verbeterde ketentakstructuur, zorgt voor betere sterkte en flexibiliteit
Flexibiliteit
Standaard systeembuis
Minder flexibel, kan moeilijker worden gebogen en vervormt sneller bij buigen
Alu-pers systeembuis
Zeer flexibel, makkelijk te buigen zonder risico op knikken



Vergelijking PE-RT systeembuis type 1 en 2

Ook binnen PE-RT onderscheiden we verschillende types: type 1 en type 2, waarbij type 2 een doorontwikkeling is van type 1. Het belangrijkste onderscheid is dat PE-RT type 2 sterker, duurzamer en beter bestand is tegen hogere belasting dan PE-RT type 1, terwijl beide types nog steeds de voordelen van PE-RT behouden, zoals flexibiliteit en lasbaarheid. Hieronder volgt een overzicht met de belangrijkste verschillen.

Rechtsonder Tekstballon 2

BONFIX maakt in haar assortiment gebruik van PE-RT systeembuis type 2.

PE-RT systeembuis type 1 PE-RT systeembuis type 2
Oorspronkelijke variant Verbeterde moleculaire structuur
Ontworpen voor toepassingen als vloerverwarming en sanitair water Sterker en beter bestand tegen hoge temperaturen
Goede balans tussen flexibiliteit en temperatuurbestendigheid Betere drukbestendigheid
Beperkte druk- en temperatuurweerstand Beter geschikt voor verwarmingssystemen met hogere watertemperaturen en industriële installaties
Type 1
Oorspronkelijke variant
Type 2
Verbeterde moleculaire structuur
Type 1
Ontworpen voor toepassingen als vloerverwarming en sanitair water
Type 2
Sterker en beter bestand tegen hoge temperaturen

Kenmerken & opties

Rechtsonder Tekstballon

Iedere maat Alu-pers meerlagenbuis heeft een eigen kleurcodering.

De BONFIX Alu-pers meerlagenbuis



Kleurcodering

Binnen het Alu-pers systeem gebruikt BONFIX kleurcoderingen om de verschillende maten aan te geven. De kleurcodering van de meerlagenbuizen komt overeen met die van de Alu-pers fittingen. Zo zijn de maten eenvoudig te onderscheiden, wat de installatie vergemakkelijkt. De kleurcodering van de meerlagenbuis is te vinden op de dopjes, zoals hier afgebeeld.

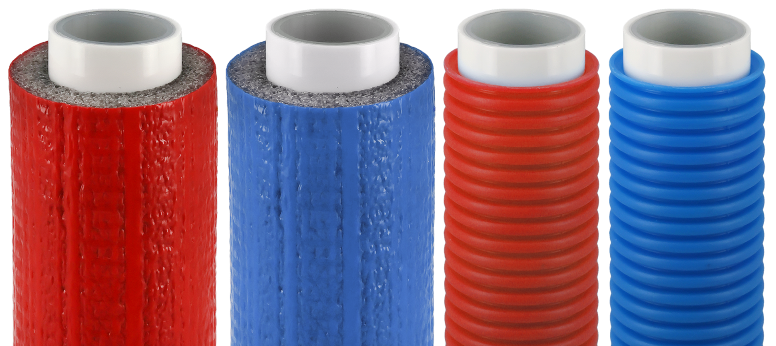

Mantel & isolatie

BONFIX biedt ook diverse soorten mantels en isolatie aan die geschikt zijn voor de Alu-pers meerlagenbuis. De isolatie is verkrijgbaar in verschillende maten; raadpleeg hiervoor de maattabel.

Isolatie verkrijgbaar in de volgende maten:
Ø 16 mm 6, 9, 13 en 26 mm
Ø 20 mm 6, 9, 13 en 26 mm
Ø 25 mm 6, 9, 13 en 26 mm
Ø 26 mm 6, 9, 13 en 26 mm
Ø 32 mm 10, 13 en 26 mm
Rechtsonder Tekstballon 3

De Alu-pers meerlagenbuis is beschikbaar als kale buis, met mantel óf isolatie.

De BONFIX Alu-pers meerlagenbuis

Meerlagenbuis op rol of op lengte

De BONFIX meerlagenbuizen worden standaard op rol geleverd. Omdat de buis flexibel is, kan deze moeiteloos gebogen worden met een buigveer. Eenmaal gebogen zal de buis zijn vorm behouden. Ideaal voor het leggen van leidingen in kleine ruimtes zoals kruipruimtes of gootsteenkastjes. Tevens biedt BONFIX de meerlagenbuis in een rechte variant aan op lengte van 3,5 meter. Ideaal voor kortere afstanden waar geen bochten of buigingen nodig zijn. De rechte Alu-pers buis is verkrijgbaar per koker en het totaal aantal meter buis is afhankelijk van de buisdikte.

Installatievoorschriften

Alu-pers buis specificaties Alu-pers buis specificaties

Montage afstanden

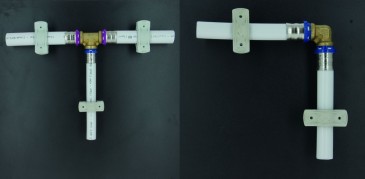

Het is belangrijk dat de krachten die werken op een installatie worden opgevangen door middel van de bevestigingspunten (leidingbeugels). Deze mogen nooit worden bevestigd worden op een fitting, maar altijd aan weerszijden daarvan. Kies bij een verloop T-stuk altijd voor de buis met de grootste uitwendige diameter als fixatiepunt. De aanbevolen afstand tussen de bevestigingspunten van de BONFIX Alu-pers buis is afhankelijk van de doorsnede van de gebruikte buis.

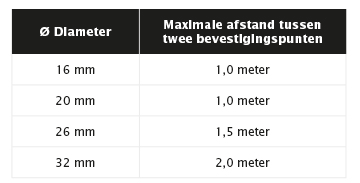

Ø Diameter Maximale afstand tussen twee bevestigingspunten
16 mm 1,0 meter
20 mm 1,0 meter
26 mm 1,5 meter
32 mm 2,0 meter

Plaatselijk drukverlies

Binnen een leidingsysteem kan drukverlies of stromingsweerstand optreden vanwege het gebruik van onder meer bochten, t-stukken of verloopkoppelingen. Dit verlies kan berekend worden door de lengte van het systeem en de desbetreffende variabele in een formule te plaatsen. Hiervoor gebruik je de K-coëfficiënt: een maat voor de lokale stromingsweerstand van een specifiek onderdeel in een leiding, zoals een bocht. Het uitrekenen van het drukverlies aan het eind van de leiding kan door middel van een simpele berekening: iedere 10 cm treedt er een verlies op van 1 kPa, 1 bar staat gelijk aan 100 kPa.



De formule

∆p = 0.499 * k * v2 (kPa) per T = 10 0C

∆p = 0.495 * k * v2 (kPa) per T = 40 0C

∆p = 0.487 * k * v2 (kPa) per T = 70 0C

Tekstballon K-coëfficiënt

∆p = plaatselijk drukverlies k = het verlies per fitting v = de snelheid (m/s)

Indicatie van de K-coëfficiënt:
Bocht 45° K = 0,3
Knie K = 1,0
Bocht 90° K = 0,75
Verloopkoppeling met verwijding K = 1,0
Verloopkoppeling met reductie K = 0,5
T-stuk K = 3,0
Kruisstuk K = 5,0
